封閉式管管自動焊接設備

時間：2022-09-08

本機是爲各種管件對接而設計的全位置自動鎢極氩弧焊(不加焊絲)的專用焊槍。焊接前在密封腔内充保護氣體，保證焊縫得到良好的保護。槍體與夾具體内空冷卻。并按客戶要求定制管徑範圍内的複式夾具，該夾具系統可保證被焊件精确定位，無需定位點焊，從而爲客戶提供高效率、高質量的專用焊槍。可精密實現全位置TIG管/管焊接，焊接結果重現性高，可達到比較理想的焊接效果。主要應用于電子、儀表、制藥、工程安裝、軍工和核電等行業的管/管焊接。

使用工況

Ø 管子直徑： MT80：φ12.7-φ76.2mm;(管徑蕞小不低于φ12mm)

Ø 管子厚度： ≤3mm;(壁厚2.5mm 以上建議使用氩加氫混合氣體)

Ø 管子材質：不鏽鋼、碳鋼、钛合金等;

Ø 焊接姿态：全位置焊接;

Ø 焊接形式：對接，直管與直管，直管與彎頭，直管與三通等;

Ø 焊接碳鋼管時，焊口處 5-8mm 要抛光除鏽，露出金屬原色;

Ø 管子切口要平整、垂直、除毛刺，兩根管對上後無間隙，把兩根管子點焊在一起;

Ø 用丙酮或酒精清潔油污;

案例圖片

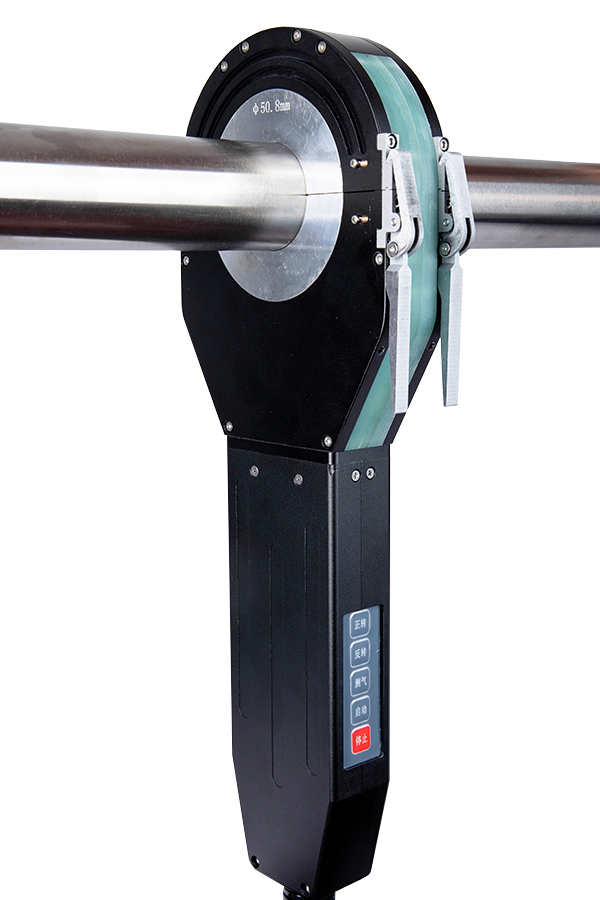

封閉式管管自動焊接設備
